步進電機線路相序判斷方法有哪些？
發布時間：2020-09-29 09:05:04

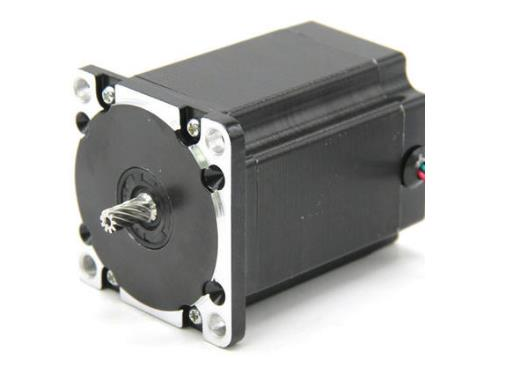

近年來，隨著自動化水平的提高，步進電機在生產中得到了廣泛的應用。一般情祝情況下，區分步進電機的相序和尾部主要靠外導線的顏色或長度來判斷，如果由于意外情祝造成說明書或標志不清楚，如何判斷接線是個難題。以下申力電機小編為您介紹步進電機相序的判定方法。
當步進電機沒有標明引出線的繞組相序時，可利用萬用表和直流電源找到引出線的相序。
舉例來說，四相步進電動機就有5條引出線，分別為白、藍、棕、黃、紅五種顏色。由于四相步進電動機的四個繞組，都有一個端子連接在一起(公共端)，因此總共是5個線頭。
首先要找到公共終端。
將萬用表撥入R×1檔，其中一根表筆接5根線中的任何一根，另一根表筆分別接其他4根引線，當四根線電阻相等時，其中一根表筆接的就是公用端。如上面的例子所示，白色的引線是公共端。
找出相鄰相序。
首先，按步進電動機銘牌上所示的電壓值調整電源。
將電源正極接在公共端，負極分別觸碰其余四條引出線，觸碰其中一條線時，步進電機轉動一點(也可用手捏住電機軸，觀察步進電機是否轉動)，表明步進電機繞組與轉子處于相鄰位置，線圈通電后即可啟動，如上例中的紅色引出線。接著用負極觸角靠近鄰接的引出線，若步進電機轉動，表明該繞組是紅色引出線繞組的鄰相，如黃色引出線。依此方法，直接找出四個相的次序。
如被測步進電機為帶減速裝置，因速度慢，故在接通線圈后，電機軸的轉動看不出，此時可用手捏住步進電機軸，感受軸的轉動。
盡管步進電機已經得到了廣泛的應用，但是步進電機與一般的直流電機、交流電機不同，它是一種常規電機。控制系統必須由雙環脈沖信號、功率驅動電路等組成才能使用。所以，使用好的步進電機是很不容易的，它涉及到很多專業知識，如機械，電機，電子和計算機。
