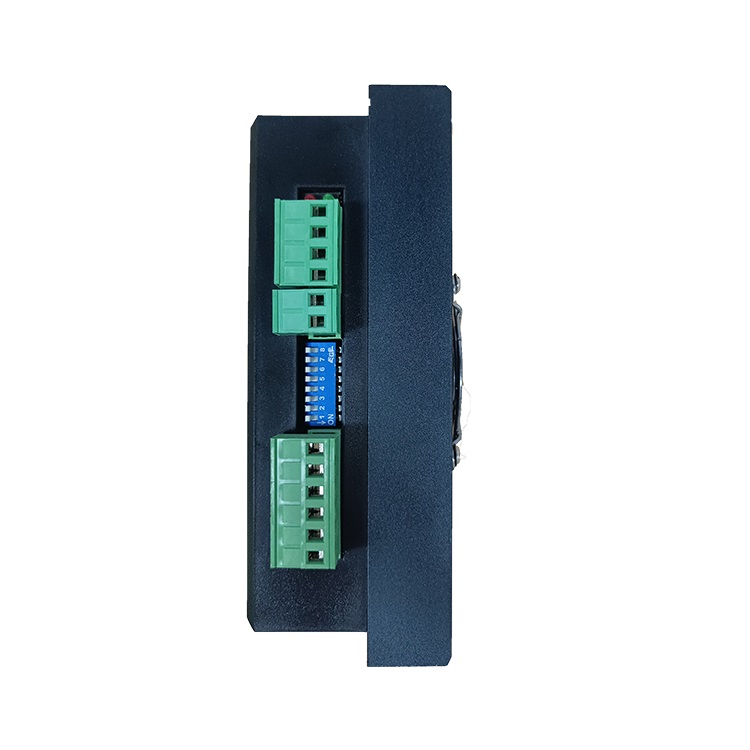

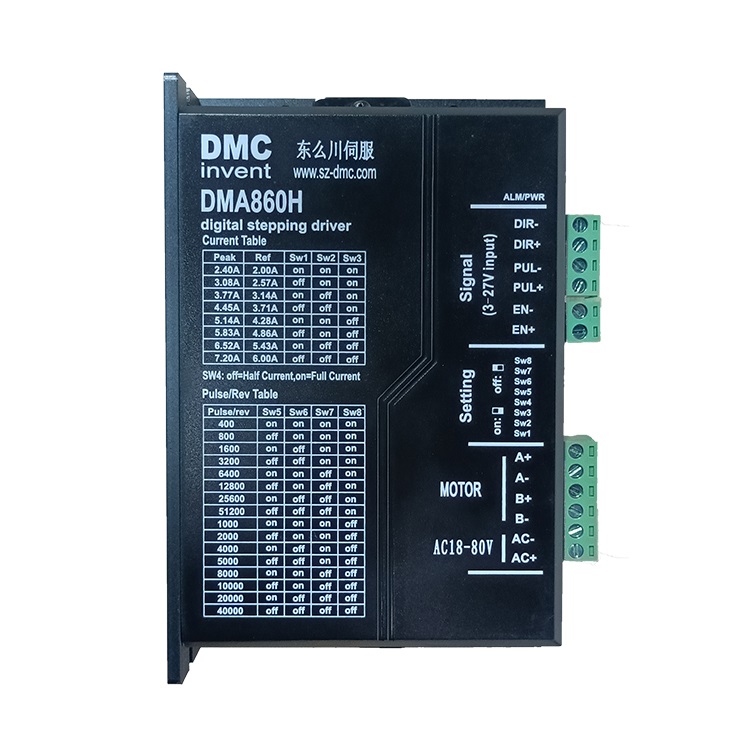

● 體積精巧、效率高； 優秀的電流控制算法使電機達到最佳的輸出表現。

● 寬電壓，交直流電源通用，最高電壓可達AC90V

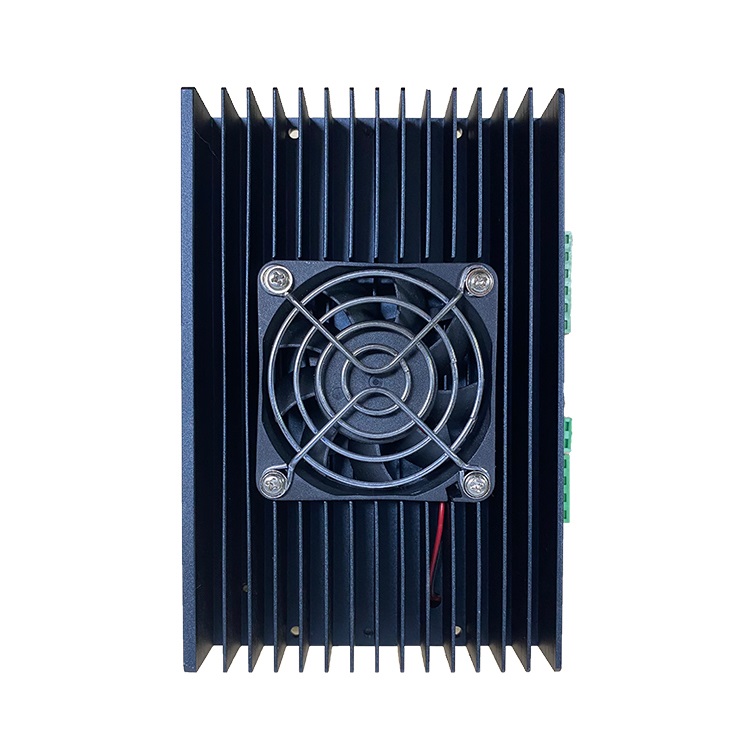

● 自帶散熱風扇,智能溫度控制

● 超低振動、低噪音； 自動計算共振點，有效抑制電機在中低速時的噪音和振動。

● 低價格、高性能； 良好的性價比，是僅使用脈沖/方向進行運動控制客戶的上佳選擇。

● 溫升低、長壽命； 精密電流控制使電機溫升較低。

● 干擾頻率濾波； 光電隔離差分信號輸入，脈沖響應頻率最高可達250kHz。

● 選配合適的步進電機，最高可達3000rpm。

● 信號端口4～28Ｖ自適應，無須加限流電阻保護端口。

● 功能強、返修率低； 采用進口工業級元器件技術成熟穩定，過壓、欠壓、過流、短路等保護功能。

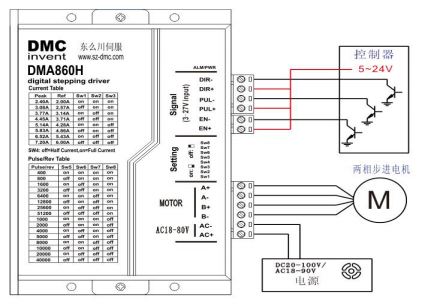

DMA860H 構成的典型系統接線示意圖如下

電機接線(注意：各電機廠引線顏色對應的定義不一樣,應按其提供資料接線)

四線電機連接方式只有一種,如下圖

六線電機有兩種接線方式分別是串接和中心抽頭接法

            串聯接法                                 中心抽頭接法

八線電機有兩種接線方式分別是串聯接法和并聯接法

   并聯接法                                              串聯接法

一般情況下，并聯連接方式電機運行速度比較高，但電流也應相應增加。

注意：在串聯方式下，驅動器電流設定值為電機額定電流的50%,設定電流值過高會增 加電機發熱量，溫升提高，會影響電機壽命，或是損壞。

DMA860H 適用于4，6，8 線兩相混合式 57 ，60 及86 步進電機。 一般說來，電機的選擇主要看電機扭矩和額定電流兩方面。扭矩的大小取 決于電機的尺寸，尺寸 大的電機扭矩也大；電流大小主要取決于電感，小電感 的電流較大，電機高速運轉時 性能較好。 對于某一給定接法的電機來說，電機的工作電流越大，輸出轉矩越大，電機發熱 也較嚴重；驅動器的供電電壓越大，電機高速扭矩也越大；電機高速運行時的扭矩比 中低速運行時的扭矩要小。

廣泛應用于機械、電子、精密儀器、計量設備、醫療器械等自動化裝備領域。例如： 直線滑臺、鉆孔設備、紡織設備、電子設備、光學儀器、激光設備、教學設備、光電封 裝設備、點焊設備、點膠設備、自動裝配設備等。在用戶期望低成本、低噪聲、中高速 度的設備中應用效果特佳。
