什么是步進電機共振？需要如何避免？
發布時間：2020-11-14 07:16:53
離散的，逐步的運動使步進電機具有精確的定位能力，這也可能導致某些不良的性能特征，即由于共振而引起的振動和噪聲。
步進電動機由于轉子的慣性而在每一步中自然會表現出較小的振動，這會導致電動機略微超調（或在某些情況下會下沖）步進位置并振蕩，直到以正確的步進角“穩定”下來。
如果這些振蕩的頻率與電動機的固有頻率相匹配，則會發生共振，從而導致聽得見的噪聲，振動，并在極端情況下導致失步或失速。
盡管制造商使用多種設計技術來降低步進電機的共振（例如特殊繞組配置或低慣量轉子設計），但用戶或OEM仍可以采取一些措施來降低步進電機系統的共振。
步進電動機的諧振頻率（ω）正比與電機的轉矩剛度（K）和慣性（J）之比的平方根，改變?nèi)魏我粋€(gè)參數都會改變電動機的諧振頻率。

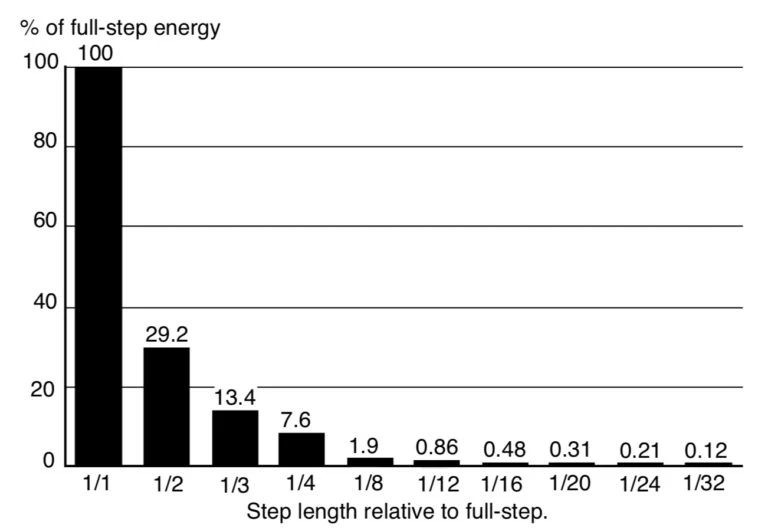

減少步長
減少步進電動機共振的廣泛方案是減小電動機的步長。這可以通過微步進或使用5相步進電機來完成。
微步進是步進電機的一種控制方法，該方法通過電子方式將每個步分成較小的增量。步進尺寸較小時，每個繞組中電流的建立和衰減更加平緩，并且步進之間的轉矩變化較小。
類似地，五相步進電機通過將定子和轉子齒之間的偏移減小到齒距的1/10來減小電機的步距，從而獲得0.72度的步進角（相比之下，步進電機的步進角為1.8度標準2相步進電機）。
同樣，較小的步長意味著將轉子移至下一個位置所需的轉矩較小，因此電流的積累和衰減不再那么大，并且可以減少過沖。
增加阻尼
機械阻尼器（無論是內部粘性阻尼器還是外部阻尼設備）都可以通過改變系統的慣性來消除或減少步進電機的共振，從而改變電機的共振頻率。
如果電動機確實發生共振，則阻尼器會吸收一些振動能量，這些振動能量是在電動機振蕩并固定在步進位置時產生的。

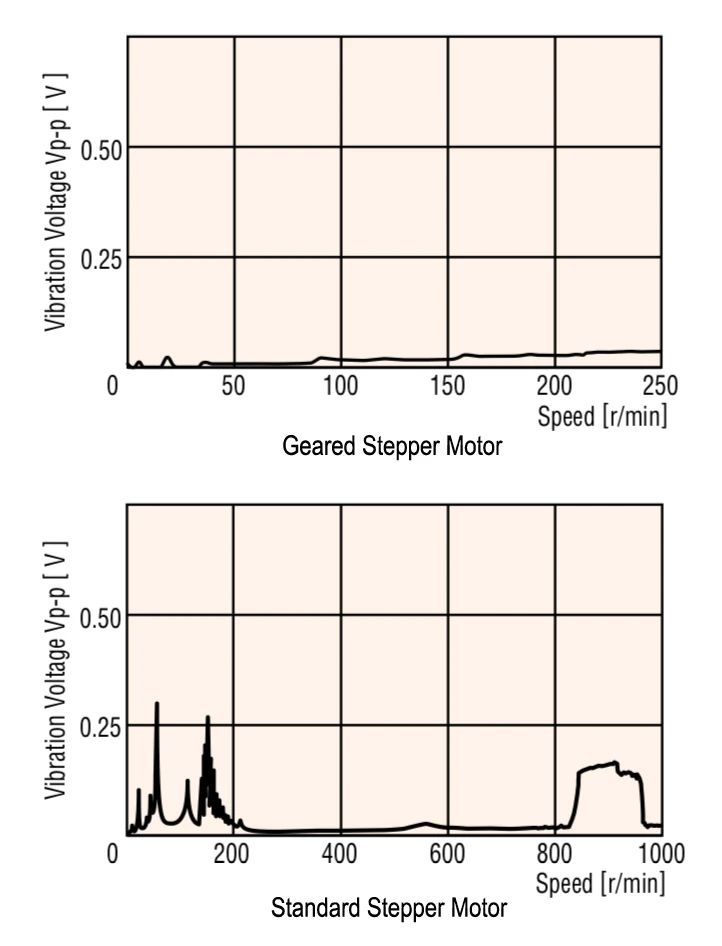

使用變速箱
雖然齒輪箱通常用于增加電動機的扭矩，但是增加齒輪箱也會增加傳動系統的電動機側的慣性，從而降低電動機的共振頻率（請參見上面的方程式）。
在步進電機上增加齒輪箱也意味著電機將需要以更高的速度運行，通常超出其共振頻率范圍。
使用斬波器驅動器
減少步進電機共振的另一種方法是精確控制流向電機的電流，以使其僅接收每一步所需的電流量（并因此獲得扭矩）。
這通常通過一種叫斬波器驅動器的步進驅動器來完成，該驅動器使用脈沖寬度調制來改變輸出到電動機的電壓和電流，并精確地控制電動機的轉矩。
